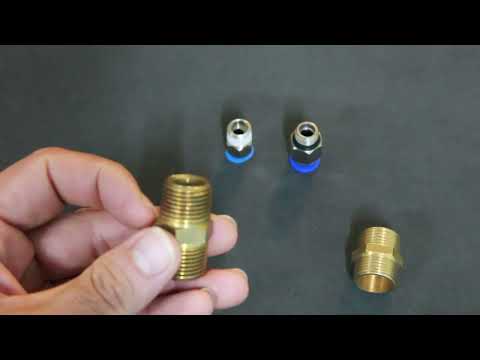

Tabela Rosca BSP: perguntas e respostas de medidas

BSP significa British Standard Pipe, um padrão britânico para roscas de tubos, com conicidade e passo específicos.

BSP é cilíndrica ou cônica com conicidade menor (1:16), enquanto NPT é americana com conicidade maior (1:16 também, mas perfil diferente).

A tabela lista diâmetro nominal, passo da rosca, diâmetro externo e profundidade, em polegadas ou mm, para tamanhos de 1/8" a 6".

Tamanhos comuns: 1/8", 1/4", 3/8", 1/2", 3/4", 1", com pitches variando de 28 a 11 fios por polegada.

Usada em hidráulica, pneumática, encanamento e conexões de tubos em indústrias como construção e automotiva.

Sim, BSPP é paralela (cilíndrica) e BSPT é cônica, com a cônica selando pelo cone.

Para BSP de 1/2", o pitch é de 14 fios por polegada (TPI), equivalente a 1,814 mm.

Não recomendado, pois perfis diferem; pode vazar ou danificar. Use adaptadores se necessário.

Em normas BS 21 ou sites de fabricantes como Parker ou Swagelok; inclui dimensões exatas em mm e polegadas.

Para BSP 1/4", diâmetro externo é cerca de 13,16 mm para macho, variando ligeiramente por tipo.

Não, é em polegadas britânicas; há equivalentes métricos, mas BSP segue padrão imperial.

Use paquímetro para diâmetro, calibrador de rosca para pitch e verifique conicidade com micrômetro.

A norma BS 21:2006 (atualizada) define dimensões e tolerâncias para roscas BSP.

G é para paralela (BSPP), R para cônica (BSPT); usados em desenhos técnicos.

Sim, similar à DIN, mas verifique pitch; comum em Europa para hidráulica.

Varia por tamanho: para 1/2", cerca de 9,7 mm; consulte tabela para precisão.

Use tabelas de equivalência; ex.: BSP 1/2" ≈ M20, mas não idêntico; prefira adaptadores.

Devido à herança britânica, comum no Reino Unido, Ásia e Commonwealth para tubulações.

Machos e femeas de roscar BSP, com lubrificante; use torno ou máquina manual.

Em lojas de ferragens como Leroy Merlin, ou fornecedores industriais como Tigre e Dantaço.
