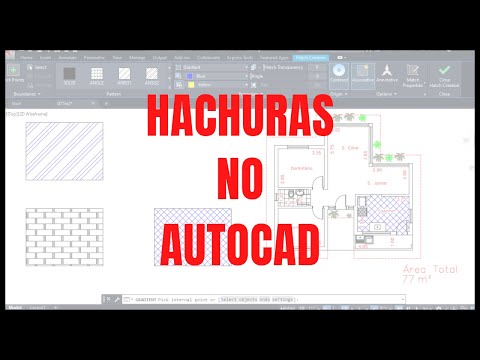

Como colocar hachura no AutoCAD: perguntas

Hachura é um preenchimento de padrões ou cores em áreas delimitadas, usada para representar materiais ou texturas em desenhos técnicos.

Use o comando HATCH ou o ícone na aba Home. Digite HATCH e pressione Enter para abrir o painel de hachura.

Desenhe uma polilinha fechada. No painel HATCH, clique em 'Pick Points' e selecione pontos dentro da área.

Sim, mas é melhor fechar a área primeiro. Use o modo 'Select Objects' para objetos abertos ou converta em fechados.

Incluem ANSI, ISO, linhas sólidas, gradientes e padrões personalizados. Escolha no menu 'Pattern' do painel HATCH.

No painel HATCH, clique em 'Other...' no menu de padrões. Navegue até o arquivo .pat e selecione o desejado.

Selecione a hachura, clique com o botão direito e escolha 'Hatch Edit'. Modifique padrão, escala ou propriedades.

Verifique se a área é fechada, o layer está visível e a escala da hachura não é muito pequena. Regenere o desenho.

No painel HATCH, modifique a 'Scale' para espaçamento ou use 'Angle' para rotação. Teste com preview.

Selecione a hachura após inserir, vá em Properties e mude para o layer desejado. Ou defina antes no painel.

Sólida preenche com cor uniforme (Solid). Padrão usa linhas ou formas repetidas para texturas específicas.

Associativa vincula a hachura à borda da área; se editar a borda, a hachura se ajusta automaticamente.

Certifique-se de que está fechada. Use 'Select Objects' no HATCH e clique na polilinha para preencher.

Selecione a hachura e pressione Delete. Para editar, use HATCHEDIT e remova separadores se associativa.

Sim, mas hachuras são 2D. Use em faces de sólidos ou seções. Para 3D real, considere materiais no render.

Digite H para HATCH. Use Ctrl+Shift+A para alternar associatividade ou configure aliases personalizados.

Ajuste a 'Scale' no painel HATCH para combinar com a unidade do desenho. Use 'Annotative' para escalas automáticas.

No painel HATCH, selecione 'Gradient' em vez de Pattern. Escolha cores e tipo (linear ou radial).

Em desenhos grandes, sim. Use padrões simples, isole layers e regenere seletivamente para otimizar.

Insira a hachura no bloco antes de defini-lo. Use associativa para edição fácil. Evite hachuras complexas em blocos repetidos.
